Instrukcje montażu

Dyfuzory ERGOVENT mogą pomóc w ukryciu systemów klimatyzacyjnych, gdy są używane z jednostkami fan-coil. Prędkości wiatru są niższe, co sprawia, że klimatyzacja jest cichsza, a powietrze jest rozprowadzane bardziej równomiernie po pomieszczeniu, gdy modele RONDO są umieszczane w różnych rogach pokoju.

W przypadku zastosowania kanałów stalowych nawiewnik można podłączyć bezpośrednio do kanału lub za pomocą połączenia elastycznego. W przypadku zastosowania systemu przewodów elastycznych z tworzywa sztucznego 75 mm podłączenie nawiewnika odbywa się poprzez standardową skrzynkę rozprężną lub specjalną skrzynkę rozprężną ERGOVENT.

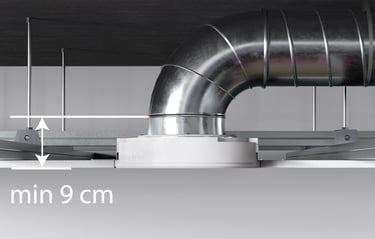

Nawiewniki dostępne są w standardowych średnicach przyłączy: 100 mm, 125 mm i 160 mm. Wymiary wymagane do udanej instalacji:

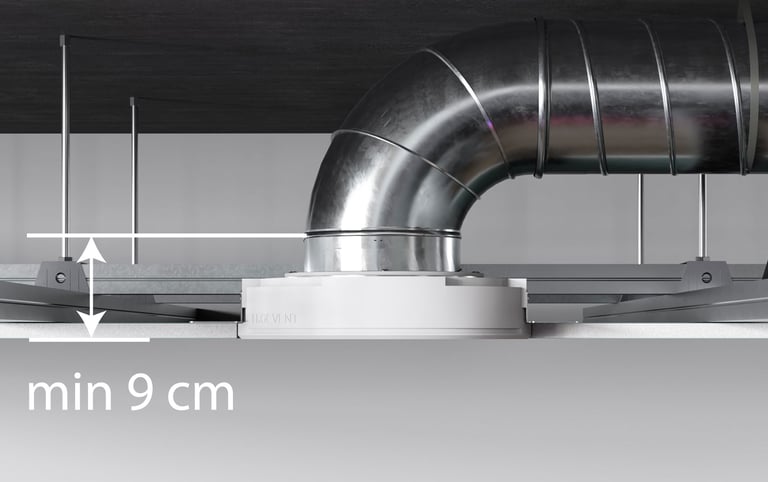

Kanały stalowe. Bezpośrednie połączenie

Przewody plastikowe 75/90 mm.
Standardowe podłączenie skrzynki rozprężnej.

Kanały stalowe. Elastyczne połączenie za pomocą rury falistej

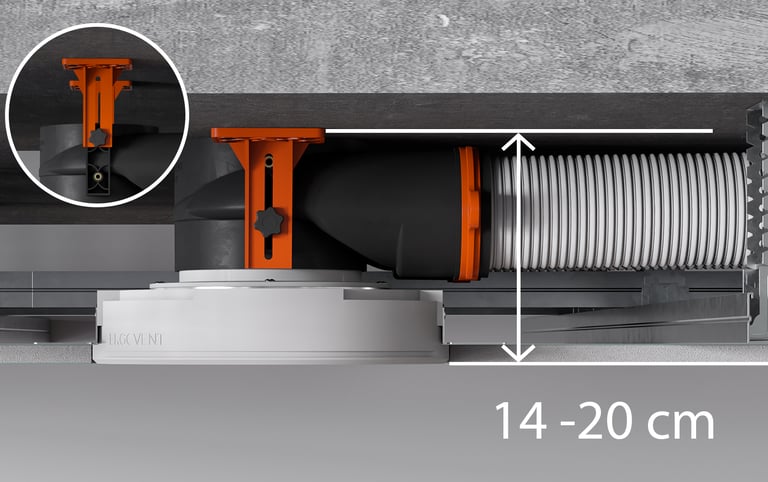

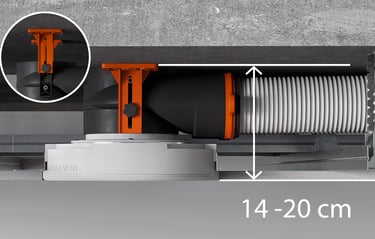

Przewody plastikowe 75/90 mm.
Przyłącze skrzynki rozprężnej ERGOVENT

METODY INSTALACJI

Tutaj pokażemy wszystkie możliwe warianty podłączenia dyfuzora.

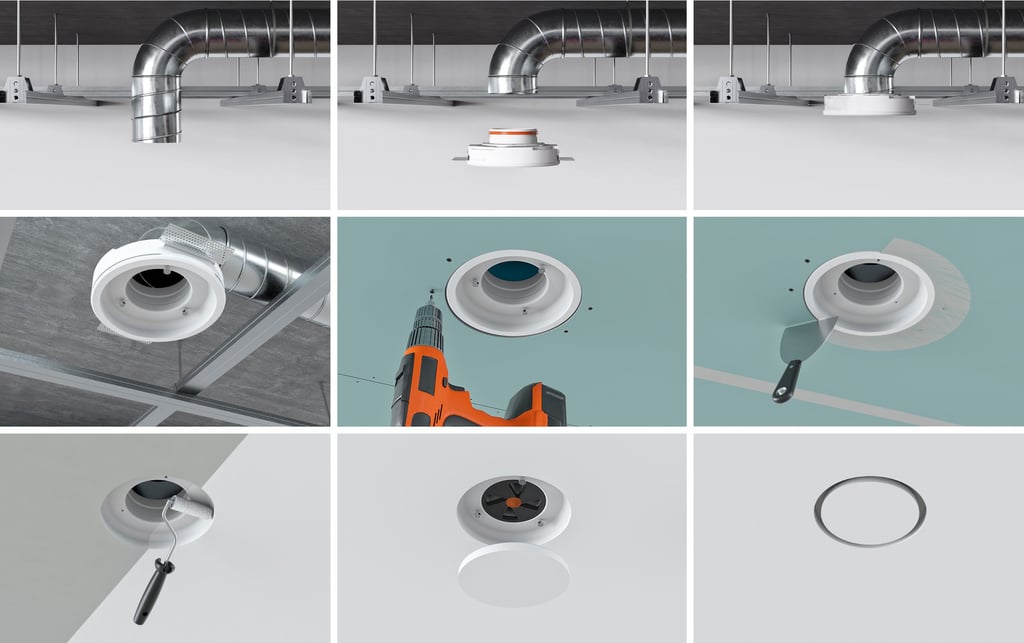

OPCJA 1

BEZPOŚREDNIE PODŁĄCZENIE DO KANAŁU STALOWEGO

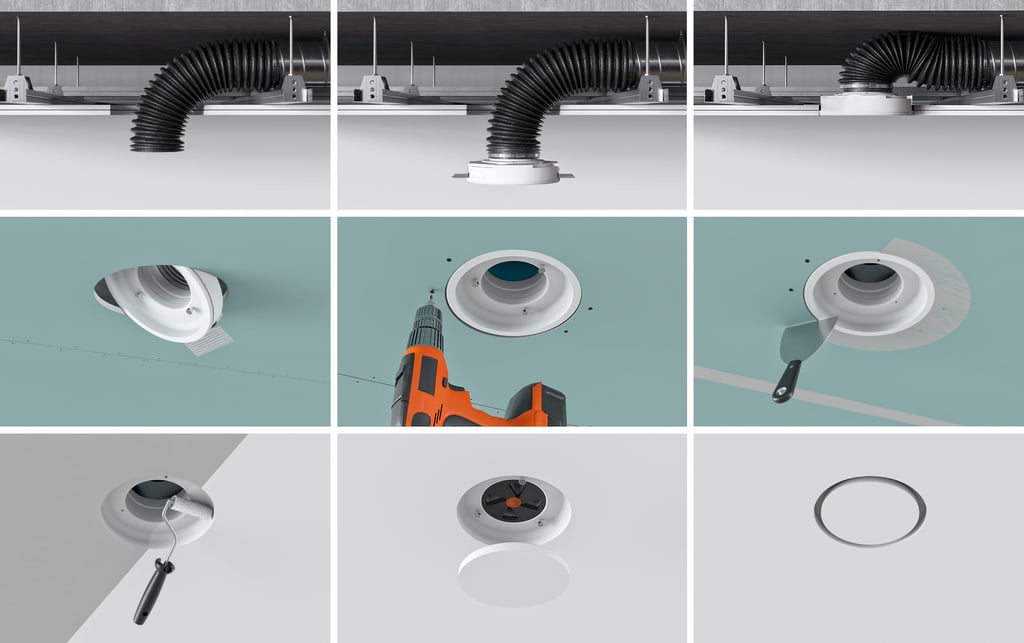

OPCJA 2

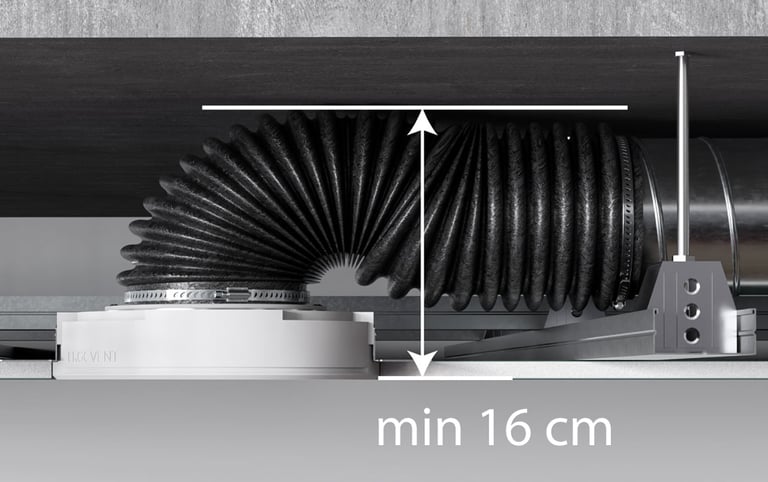

ZA POMOCĄ ELASTYCZNEJ RURY FALISTEJ (system kanałów stalowych)

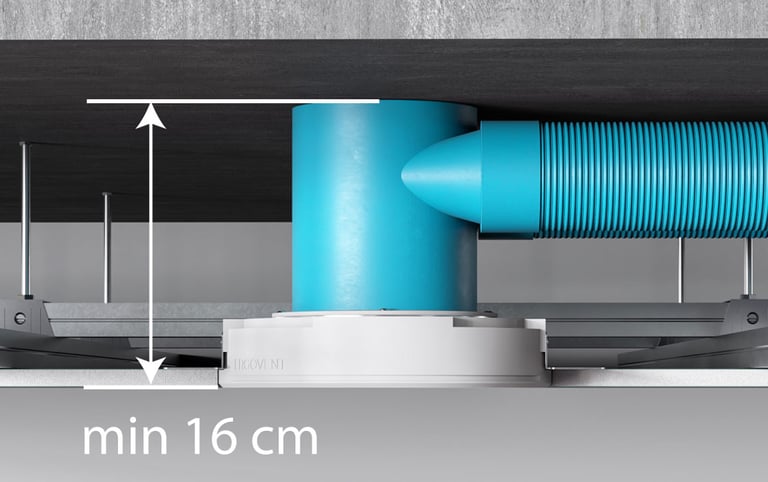

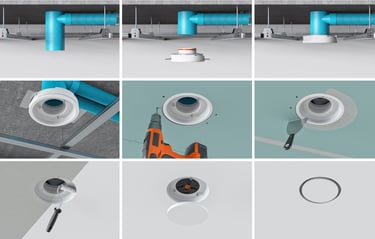

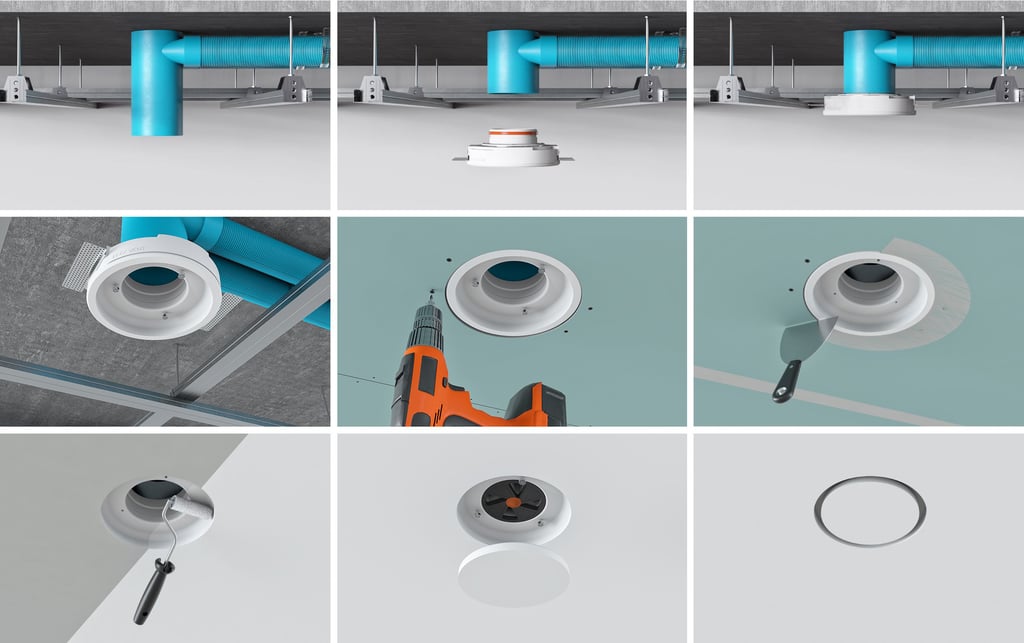

OPCJA 3

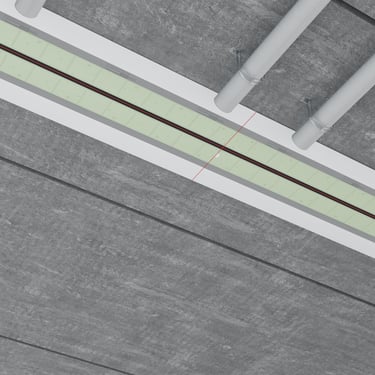

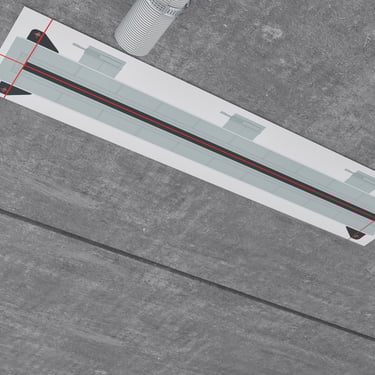

PODŁĄCZENIE PRZEZ PUSZKĘ DYFUZOROWĄ PRZED MONTAŻEM PŁYTY G-K

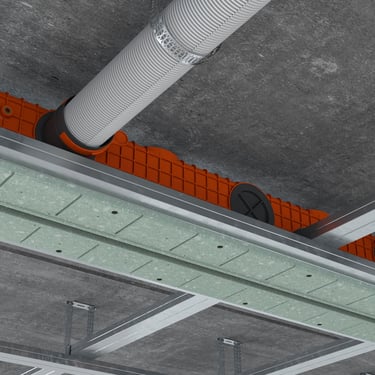

W przypadku zastosowania w instalacji wentylacyjnej przewodów elastycznych z tworzywa sztucznego (średnica 75/90 mm) nawiewniki podłącza się poprzez skrzynkę rozprężną.

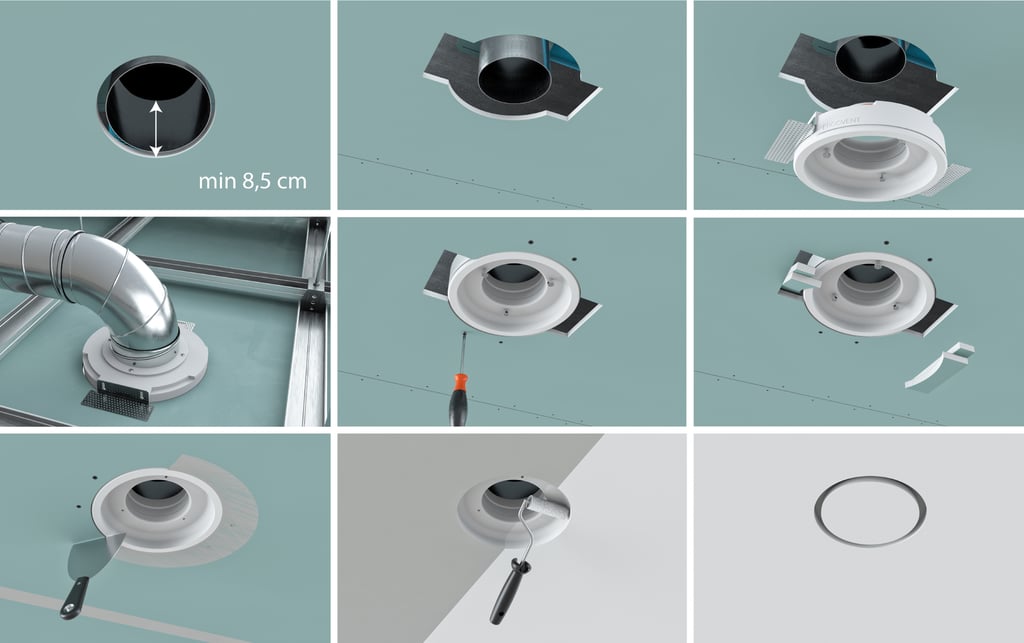

OPCJA 4

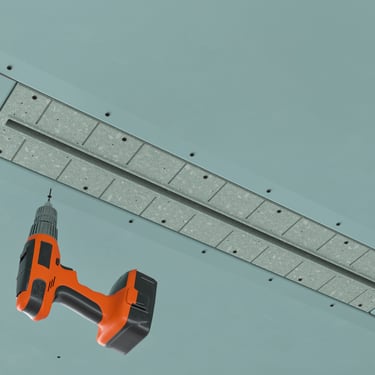

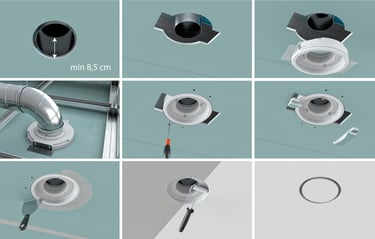

MONTAŻ PO ZAMONTOWANIU PŁYTY G-K
Jeżeli płyta gipsowo-kartonowa w suficie została już zamontowana i kanały wentylacyjne zostały wycięte równo z powierzchnią płyty G-K, należy zamontować nawiewnik Ergovent w następujący sposób:

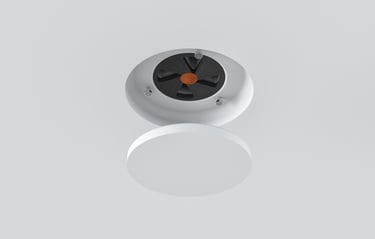

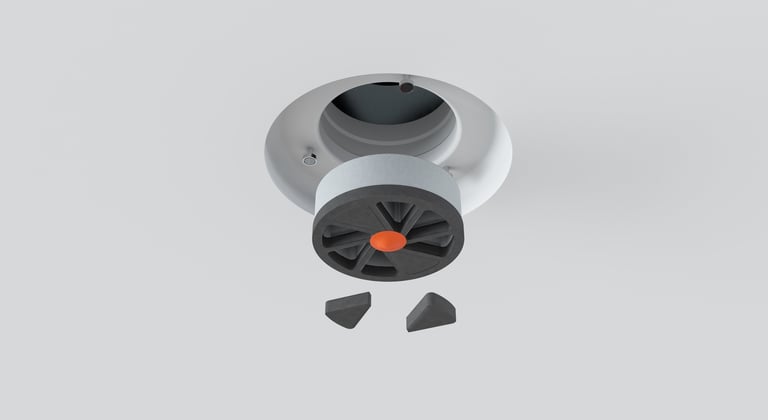

Regulacja przepływu powietrza

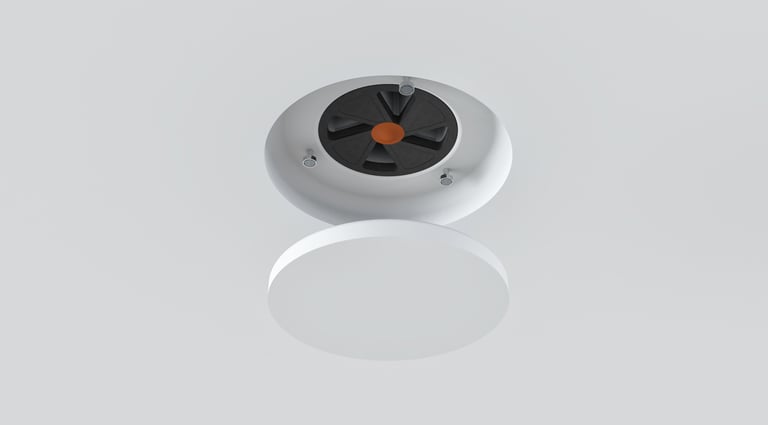

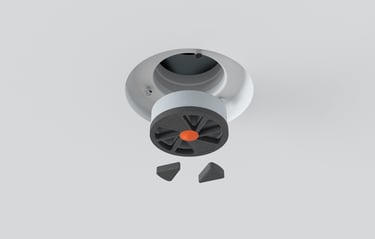

Osłona nawiewnika musi zawsze znajdować się na poziomie sufitu. Każdy dyfuzor wyposażony jest w wygodny zawór równoważący ERGOVENT. Jeżeli istnieje potrzeba dodatkowej regulacji przepływu powietrza, zalecamy zastosowanie tych przepustnic.

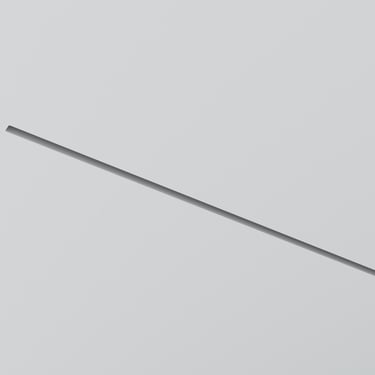

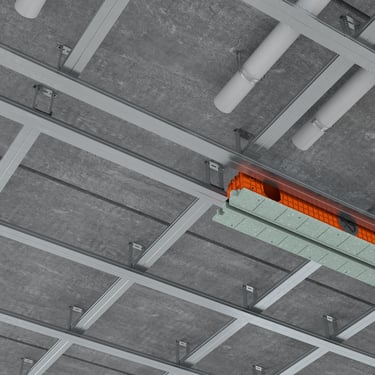

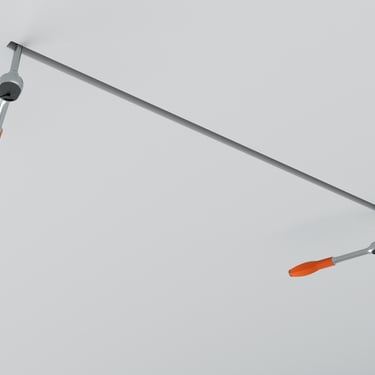

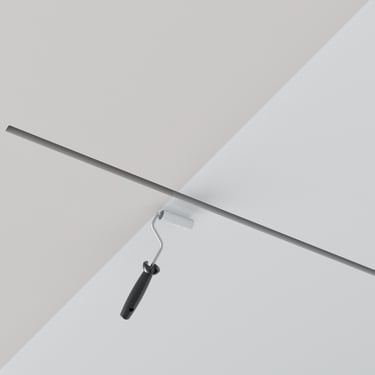

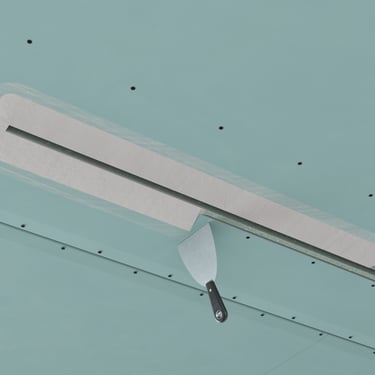

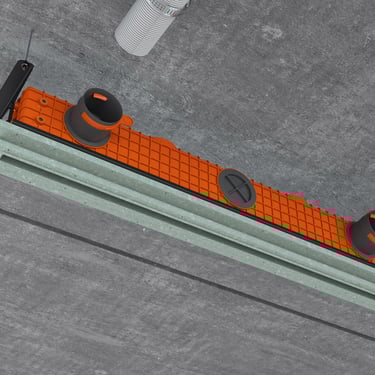

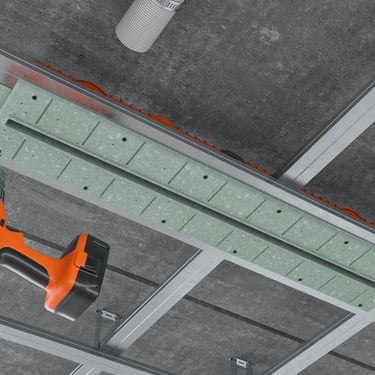

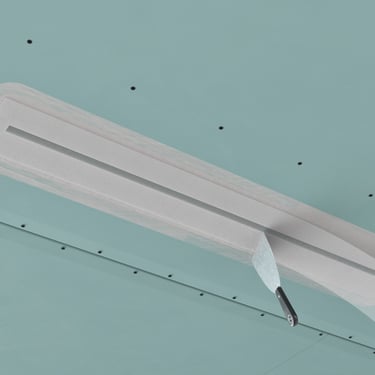

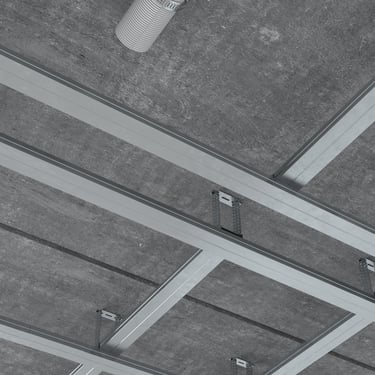

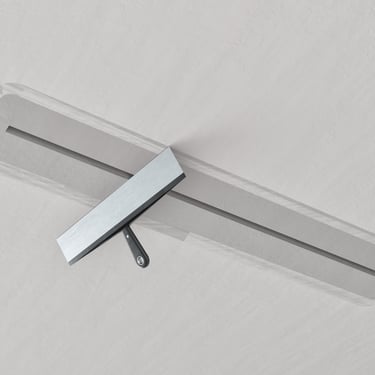

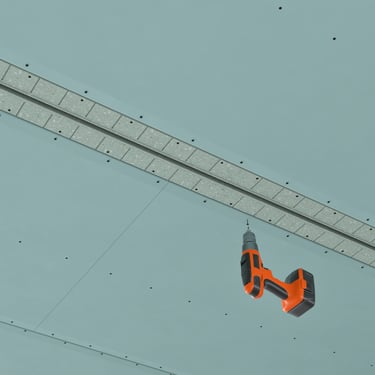

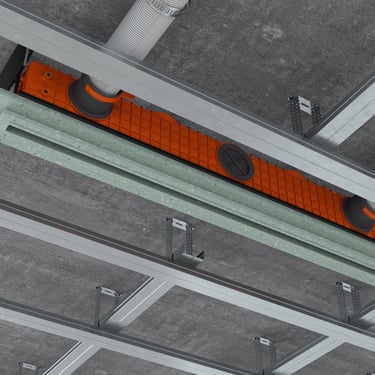

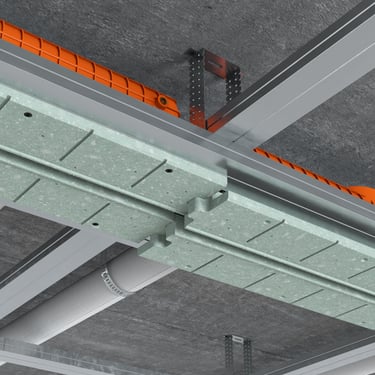

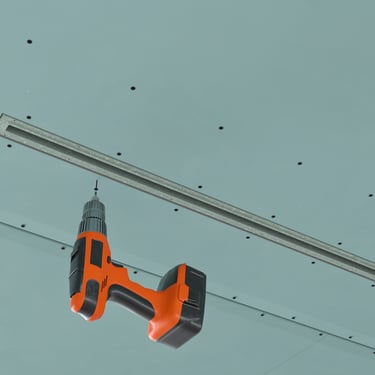

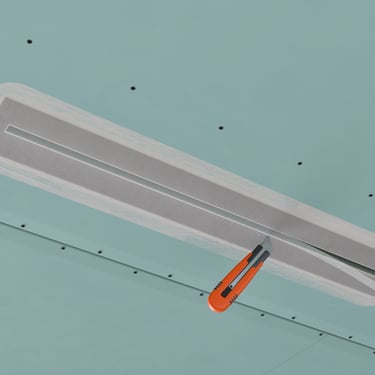

LINEO PRO LINE
